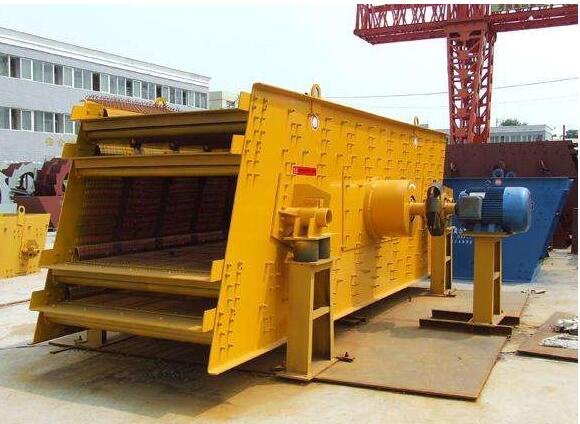

YK圆振动筛

YK型圆振动筛

应用范围：

适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。

筛分物料：适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

YA系列圆振动筛产品描述：YA系列圆振动筛是我国20世纪80年代从美国R．S公司引进TABOR倾斜振动筛技术制造的筛分机，全系列已从引进的40种发展到现在的近50种规格。可用于煤炭、冶金、交通、选矿、建材、电力和化工等工业部门各种物料的干式分级。

YA系列圆振动筛产品介绍：

1 、用途与特点

YA系列圆振动筛是我国20世纪80年代从美国R．S公司引进TABOR倾斜振动筛技术制造的筛分机，全系列已从引进的40种发展到现在的近50种规格。可用于煤炭、冶金、交通、选矿、建材、电力和化工等工业部门各种物料的干式分级。该系列振动筛按被筛物料的密度分为YA轻型和YAH重型两类，YA轻型振动筛的给料的*大粒度为200mm，YAH重型振动筛的给料的*大粒度为400mm。该振动筛采用的是轴偏心式振动器，属于自定中心圆振动筛，振动器采用大游隙轴承，稀油润滑，噪声低、寿命长；另部件：通用性强，维修方便。由电动机通过皮带轮，由V带拖动振动器产生回转运动。该筛机筛箱的筛框采用框架式结构、环槽铆钉联接、结构*进，坚固耐用。

2、选用注意事项

1) 、筛面分单层、双层和三层三种。

2) 、筛面可装冲孔、编织和聚氨脂三种筛网。

3) 、电动机可安装在筛机的左侧或右侧，若用户没有提出要求时，则按正常右式安装图供货，电动机额定电压380V，可用不同额定电压或防爆电机，请在订货时注明。

4) 、给料箱为选择件，用户无要求时，按正常供货不提供给料箱。

5) 、基础螺栓用户自备。

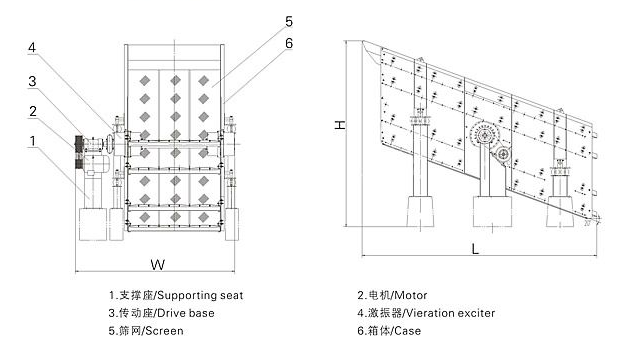

YK系列圆振筛由筛体、筛板、减震弹簧、支腿、激振器、电机、联轴器等部件组成，激振器固定在筛体上，电机通过联轴器与激振器连接，筛体通过弹簧放置在支腿上，电机通电带动激振器转动产生激振力，筛箱在激振器的作用下做近似圆形的振动轨迹。

减震弹簧：常用的有螺旋压缩弹簧、橡胶弹簧、符合弹簧三种规格（如下图）；

筛板：常用的有聚氨酯筛板、悬臂棒条筛板、铸造筛板、弹跳杆筛板、梳齿筛板、编制网筛板等组成（如下图）。

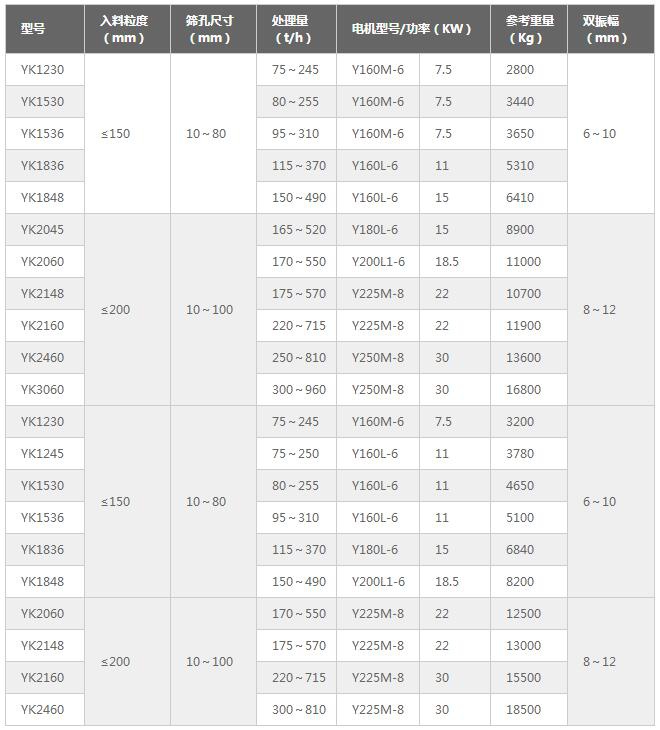

技术性能参数：

产品安装前应仔细阅读产品的使用说明书，严格按照要求安装检查。

打开包装箱或开始安装振动筛之前，应有效检查所提供的说明书和图纸。装箱单详细地列明了各包装箱的内容。在接收货物之后，要检查包装箱内的物件，然后，重新密封包装箱以免箱内物件损失或损坏，只有当安装期间需要这些物件时，才再次开箱。

材质为橡胶或聚氨酯覆层的部件，例如橡胶弹簧，（当提供时），*须给予防护，以免遭受直接强烈光照，高温，较大的昼夜温度变化或机械性损坏。

无论使用何种包装材料，设备均应放置在水平支座或枕木上，避免直接接触地面。对于短期存放，应采用防水帆布覆盖设备；对于长期存放，则要更结实耐用的材料覆盖或存放于室内。

为便于运输和现场安装，在运输或安装振动筛时可以卸下振动电机，或请厂家专注技术人员进行现场指导。

振动筛各部件安装完，检查合格后，可进行试运转，试运转前应详细检查各处的螺栓是否紧固，筛机周围是否有妨碍筛框振动的障碍物。

试运转4－6小时，观察筛机运行情况，若发现异常声响或失振现象，应及时停机检查原因，排除故障。试运转时应检查以下项目：

1、振动器轴承的温度，要求*高温度不过75℃，温升不过45℃。

2、各处紧固螺栓的紧固情况，发现松动应及时按时拧紧。

振动筛试运转合格后可投入生产。筛机投入生产后的头两周内，应每周将各处的紧固螺栓重新紧固一遍，以后一个月紧固一次。

振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待筛面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或有异常声响，应及时停机检查，找出原因，排除故障。振动器轴承采用2号锂基脂润滑，正常情况下，每两个月加注一次润滑脂，加注量不宜过多，否则会引起轴承过热。振动器使用6个月后，检查油脂情况，如发现变干或有硬块时，应清洗更换新油脂，轴承应每年清洗检查一次。

●只有在断开筛子驱动装置和进料系统的电源之后，才可维修或清洁设备。切勿爬上正在运行的筛子。

●要遵循执行筛子的每日例行检查和每隔150小时运行的系统检查。

●振动电机的维护细节请参照振动电机使用说明书。

●作为一般指导要求，设备每运行150小时，*须检查螺栓的紧固性。对于某些筛板结构，需要更经常的检查。

●振动设备上紧固振动电机的安装螺栓均采用双螺母防松措施，无须在螺母与部件之间装上热处理硬化的垫圈。

●振动结构和连接的可运行部件（例如，弹簧等），*须能够正常运行。振动筛的任何部分均不应碰撞固定的部件（例如，溜槽，平台），也不应在有聚集送料状态下进行工作。

●要经常地检查筛板并及时地清理粘附物料。要在发生有效失效之前进行修复或更换磨损的筛板模块或松动的筛板模块以预防损坏其它筛机部件或其他相关设备。

●及时更换损坏的弹簧。除了处理不当或在弹簧圈中堆积物料之外，在正常情况下，弹簧具有很长使用寿命，一个弹簧出现故障可表明整套弹簧接近了使用期限。我们建议：如果发现一个弹簧有故障，那么，要更换在该支承部位的整套弹簧。

●在每次换筛板时，要检查侧板、横梁、筛板支承轨（若有）和连接板。在任何情况下，均要至少每一个月检查筛板支承轨和连接板。
