滚筒筛

结构形式：

变倾角等厚滚轴筛是由机体、机盖、筛轴、进煤斗、出口罩壳和控制柜六大部分组成。

1、机体部分：机体为焊接件，筛轴总成通过联结螺栓固定在机体，机体侧面装有衬板。

2、机盖部分：机盖为焊接件，机盖起密封作用，机盖上面设有检修门，前、后跟进煤斗和出口罩壳联结。

3、筛轴总成部分：筛轴总成由辊道电机（含减速机）、筛轴、筛片、平键、锁紧螺母、联轴器、轴承座及轴承座附件组成，辊道电机（含减速机）与筛轴通过联轴器直联。

4、进煤斗部分：带旁路的进煤斗为焊接件，内设挡板，挡板通过电动推杆执行器推动，限位翻转，进煤斗内装有衬板。

5、出口罩壳部分：出口罩壳为焊接件，出口罩壳起密封作用，出口罩壳上面设有检修门。

6、控制柜部分：适用于燃*火力发电厂输煤系统和煤矿选煤系统，对煤炭粒度进行筛分。

工作原理：

由于筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率的目的。

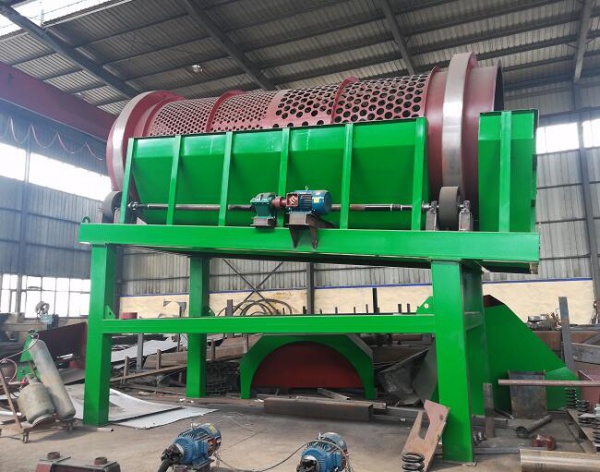

煤炭滚筒筛是根据物料的颗粒大小进行分级处理的一种筛分设备，又被称为滚筒筛分机，因工艺布置简单，被广泛应用于矿山、建材、交通、能源、化工等行业的产 品分级。常用在中、细粒物料的分级筛分，以提高物料的质量。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同，是人们对它的认识和叫法上存在差异。可根 据用户的不同实际情况，可专注定制各种型号规格、各种方式的有效滚筒筛。

煤炭滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动 滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排 出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，预防筛孔堵塞。

滚筒筛主要针对物料的颗粒大小进行分级处理，广泛应用于电力、矿山、冶金、建材，化工、医药等生产行业。

1、石料场中用于大小石子分级.以及分离出泥土和石粉。

2、煤炭行业用于块煤与煤粉分离以及洗煤（洗煤机械的组成部分）。

3、食品行业用于粉体物料除杂以及大颗粒或者块状物分级别。

4、化工行业,选矿行业用于大小块状物分级及分离粉状物质。

5、医药行业用于制丸分类等。

滚筒筛分机具有功率小，能耗低，筒内有自清扫装置，筛孔不易被堵塞；占用空间小，投资成本降低、运转平稳、筛分效率高、产量大；工艺布置简便，安装、 维护方便，操作方便等特点。同时对物料的适应能力强，粘性、湿度大、脏、杂等各种性质的物料筛分，进料方式多样化，即人工方式和机械传动，能大批量生 产，中心筛网采用环状扁钢圈设计，耐磨性好，使用寿命长，结构简单，维修方便。

一、滚筒筛概述
     滚筒筛是根据物料的颗粒大小进行分级处理的一种筛分设备，又被称为滚筒筛分机，因工艺布置简单，被广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。常用在中、细粒物料的分级筛分，以提高物料的质量。佳盛机械可根据用户的不同实际情况，可定制各种型号规格、各种方式的有效滚筒筛。
二、滚筒筛分机的结构特点

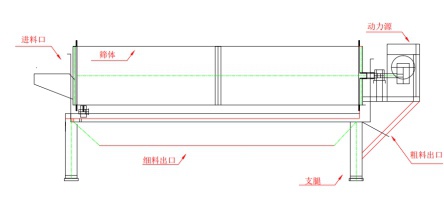

     滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，预防筛孔堵塞。

三、滚筒筛分机的适用范围
滚筒筛主要针对物料的颗粒大小进行分级处理，广泛应用于电力、矿山、冶金、建材，化工等生产行业。常用于耐火材料、煤炭、化肥、砂场石块的分级，以及煤，焦炭，白灰，砂金矿等粘湿物料的筛选，使产品结构更匀整，以满足生产需要。

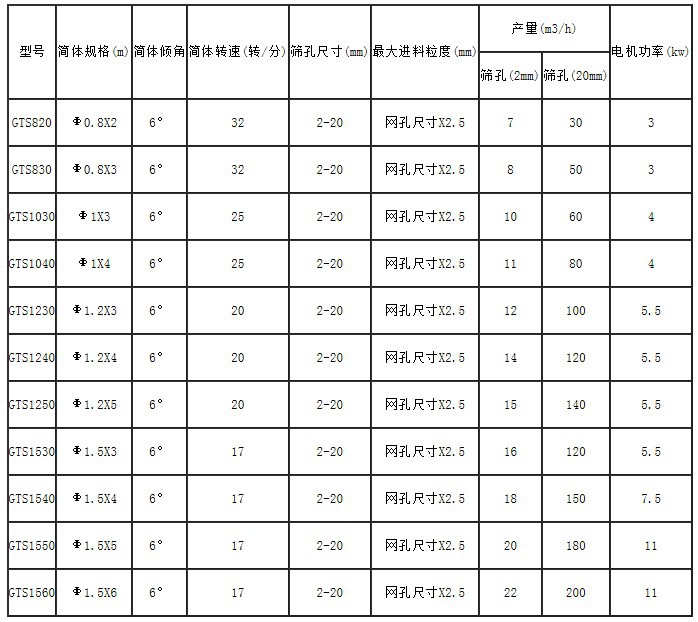

四、滚筒筛参数

五、滚筒筛分机的性能特点 :
      滚筒筛分机具有功率小，能耗低，筒内有自清扫装置，筛孔不易被堵塞；占用空间小，投资成本降低、运转平稳、筛分效率高、产量大；工艺布置简便，安装、维护方便，操作方便等特点。同时对物料的适应能力强，粘性、湿度大、脏、杂等各种性质的物料筛分，进料方式多样化，即人工方式和机械传动，能大批量生产，中心筛网采用环状扁钢圈设计，耐磨性好，使用寿命长，结构简单，维修方便。
六、订购滚筒筛**提醒
      任何来电/来函询查询有关GTS滚筒筛时，敬请一并提供下列资料，以便对贵方的查询做出迅速有效的回复。
需处理原料：名称粒度结构比重含水量粘度温度其他
使用之目的：去杂过滤分级整粒其他
处理量：公斤/小时公升/小时
筛网规格：（目数或孔径）及筛分级数
设备材质：碳钢、不锈钢
工作运转时间
其他其它要求：如：耐温、耐介质等...
