标准检验筛

标准检验筛

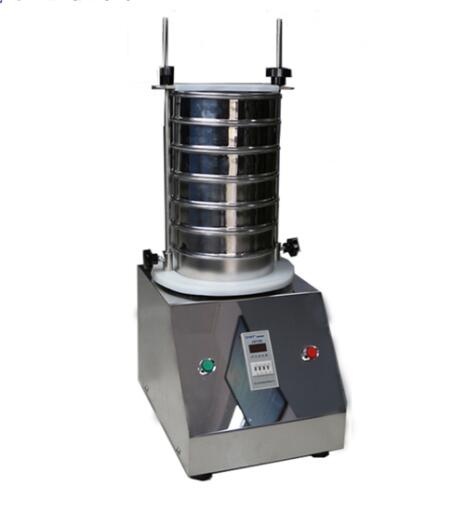

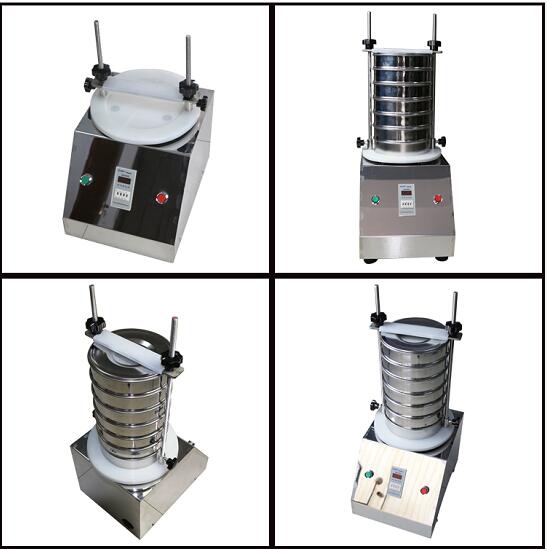

     实验室用300/200型试验筛又称300试验筛或200试验筛、实验检验筛、实验室振动筛
数显试验筛、验粉筛、是集粉粒分级的检验分析筛;可用于实验室,质检室对颗粒、粉
类进行分析。
    检验分析筛使用动力发生器,产生多元高频振动,筛滤样品;电子计时器,可根据需要
设定同种物料同等筛分时间、把检验误差降低,以便对产品质量做出判断。

应用范围：食品行业、冶金矿业

筛分物料：食品类粉末物料都可检验、金属、冶金粉末：铁粉、铝粉、铅粉、铜粉、合金粉、焊条粉末、电解铜粉、耐火材料、钢丸、氧化铝等.

       声波检验筛分系统是一种简单实用、的筛分系统，是当前网孔堵塞的*有效的解决方法。可广泛应用于

制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大技术。

　　结构：

　　声波振动筛电源：38KHZ高频大功率声波电源。内置微电脑芯片，可根据物料的不同状态进行*程数字频率自动跟踪，无需人工调整，操作简单方便。长时间工作换能器发热量低，工作状态稳定。

　　● HF连接电缆：声波换能器与声波振动筛电源之间采用电缆连接。

　　● 连接器：航空连接插件。

　　● 换能器：性能高声波转换器件。

　　● 声波网架：由外网架与共振器组成。

　　● 筛网：适用于10目~635目。

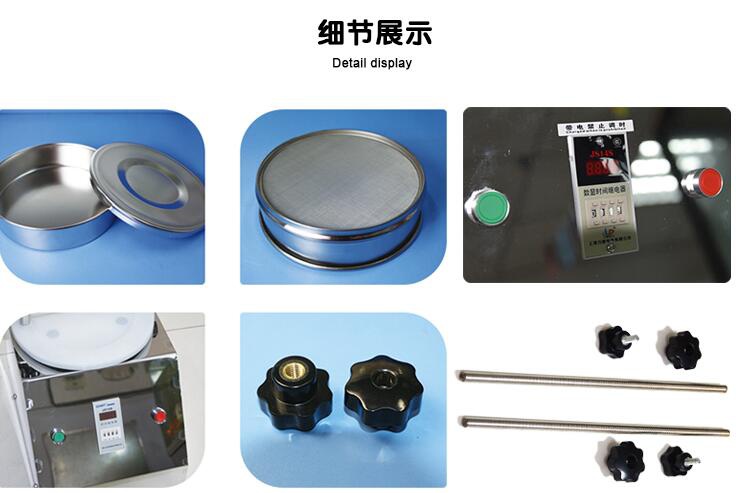

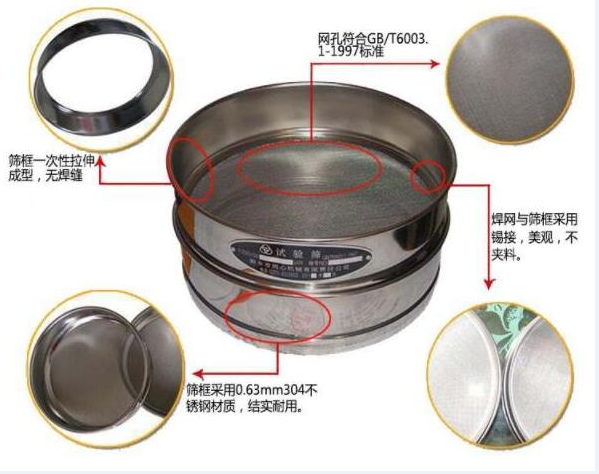

标准检验筛细节图:

声检验筛工作原理：

　　声波筛分系统由声波振动电源、HF连接电缆、换能器、共振器组成。声波振动筛电源产生的高频电通过换能器转换成高频正弦形式的纵向震动波，这些震动波传到共振器上使共振器产生共振，然后由共振器将振动均匀传输至筛面。筛网上的物料在做低频三次元震动的同时，叠加上声波震动，既可预防网孔堵塞，又可提高筛分产量和精度。

　　技术参数：

　　声波振动筛电源：

　　电源输入：AC220V±10 % 50~60Hz

　　整机电流：≤0.6A

　　高频电流：≤0.4A

　　工作频率：38KHz

　　工作模式：连续、脉冲

　　环境温度：-10~35℃

　　使用说明：

　　1.先将换能器锁定在贴好网的网架上(锁定力度为40~50kg)，然后将声波网架装入振动筛。

　　2.声波振动筛电源与旋振筛分别供电，旋振筛为三相供电，声波振动筛电源为但相供电，两者均需接地。

　　3.声波振动筛电源后面板OUT为声波输出，请把声波HF连接线插入锁紧，并检查连接。HF连接电缆的航空插头另一端与换能器连接，并密封固定牢靠。

　　4.接好声波振动筛电源的电源及声波HF连接电缆，检查无误后打开声波电源开关。随着一声“滴”的声响，声波振动筛起动，显示窗口显示“震动幅度XXXμm”，并进入自检状态。通过调整振幅旋钮，即可调整震动幅度(建议振幅度30~100μm，有利于筛网寿命)。

　　5.声波谐振电源共有2种工作状态：连续“—”工作状态和脉冲 “ ”工作状态，正常为连续“—”工作状态。在连续“—”工作状态下，按模式键，进入脉冲“ ”工作状态。在脉冲“ ”工作状态下俺连续键，返回连续工作状态。

　　其他注意事项：

　　在使用声波震动系统前，请仔细阅读本注意事项，按说明操作，以免造成设备不重要的损坏。

　　1 .声波振动筛电源工作输入电压为交流220V。

　　2.在能够满足生产要求的情况下，振动幅度不要过200μm。

　　3.网架没有负载即网架没有绷网的时候，请勿打开声波振动筛电源。否则，容易造成电源过流和网架及换能器的损坏。

　　4.筛要绷紧，否则影响声波输出及振动效果。

　　5.换能器航空插头对接螺丝要拧紧，并用绝缘胶带包好，预防进粉尘。在使用中注意保护此连接件。

　　6. 在机器开动前检查换能器与连接线插头的螺母是否锁紧，换能器与网架是否锁紧(锁紧力度为40~50kg)。在使用过程中，注意机箱与换能器间HF连接电缆的保护，HF连接电缆及换能器插座要注意防潮，连接插头及插座不准进水。

　　7. 如果物料导电，请使用加长型声波HF连接电缆，把声波振动筛电源与筛分现场隔离，以预防物料进入电源箱中引起短路。

　　8.更换筛网时，网架内环(共振器)上的残胶用锋利的壁纸刀刮去，请勿用角磨机砂轮打磨，以预防破坏共振器。

　　9. 每套声波系统包括一台声波振动筛电源，一条HF连接电缆，一个换能器，一个网架。勿与其他厂家声波系统互相使用，以免造成不重要的损失。

　　10.建议贴网采用504胶，筛网胶尽量簿，网面张力要均匀(有重要可以采用张力计监测网面张力)。
