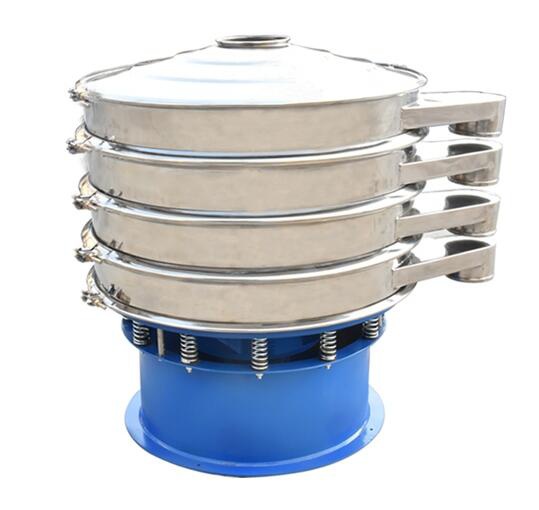

不锈钢旋振筛
应用范围：食品行业、医药行业、冶金矿业
筛分物料：面粉、淀粉、米粉、奶粉、绿茶粉、添加剂、调味品、酵母液、浆液、蛋白液体、豆浆等、中药颗粒、中药粉、医药中间体、中药饮片
旋振筛是一款精度高细粉筛分机械，其噪音低、效率高，快速换网仅需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。作为专注生产三元旋振筛的厂家 ，我们经过长期跟踪了解客户的需求，设计出满足不同客户筛分需求的三元元旋振筛。
产品分类：
普通型三元旋振筛：普通型三元旋振筛，主要针对通用粉体、小颗粒物料的筛分作业。
闸门型三元旋振筛：闸门型三元旋振筛，是在实际应用中衍生的一种产品，多用于轻、细物料的筛分，用户可以一次投料有效筛分作业，同过控制闸门的开合以达到良好筛分的目的，这种筛分作业多用于中药粉、花粉等行业。
加缘型三元旋振筛：加缘型三元旋振筛，是在普通型旋振筛的基础上增大入料口，并通过其它角度设计以预防液体飞溅的过滤型筛分设备，在油漆、水过滤、纸浆过滤等行业有着广泛的应用。该系列旋振筛是我厂在吸收*进技术基础上，设计出的具有国内*进水平的其它性、高粘度、细粒物料筛分设备，主要用于 筛分细粉、微粉、及干、湿物料等。
特点：
1. 效率高、设计精巧耐用，任何粉类、粘液均可筛分。
2. 换网容易、操作简单、清洗方便。
3. 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4. 杂质、粗料自动排出，可以连续作业。
5. 网架设计，筛网使用时间有效，换网快只需3-5分钟。
6. 体积小，不占空间移动方便。
7. 筛机*高可以达到五层，建议使用三层。

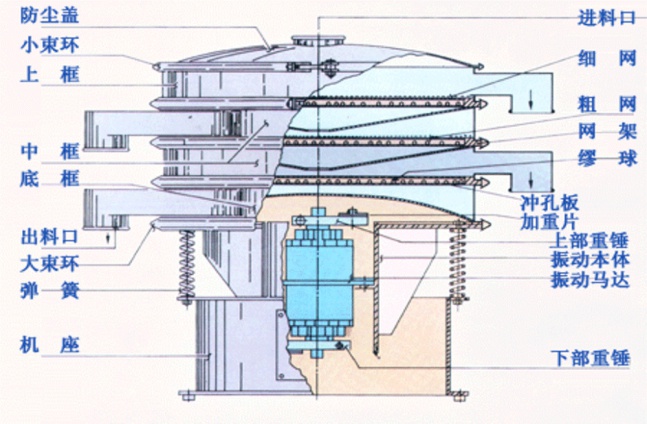

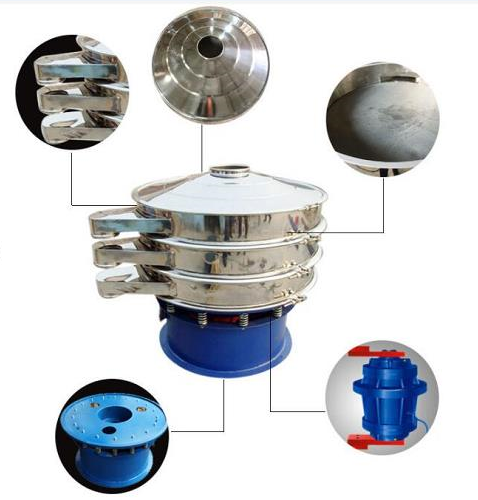

产品结构图:

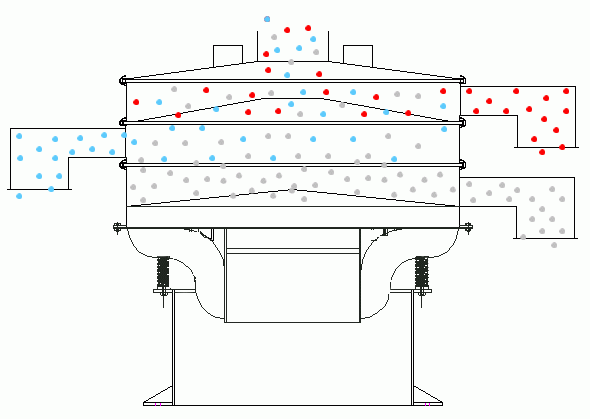

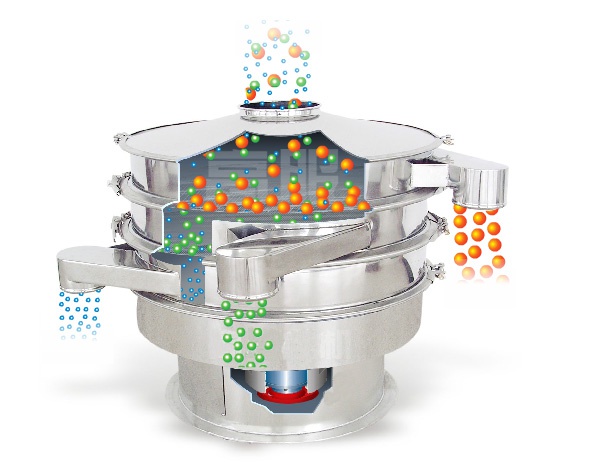

工作原理:
旋振筛的基本原理是利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振筛。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

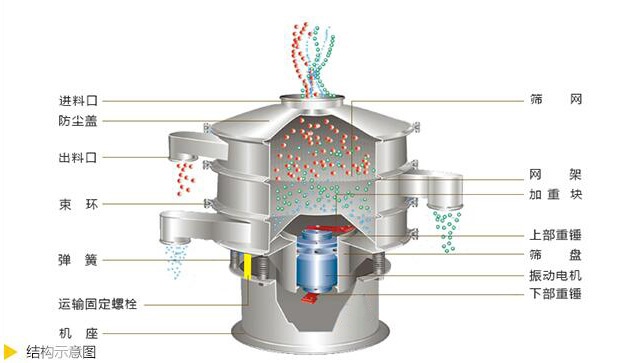

半不锈钢旋振筛结构示意图:
技术参数：
|
型号 |
XZS-400 |
XZS-600 |
XZS-800 |
XZS-1000 |
XZS-1200 |
XZS-1500 |
XZS-1800 |
XZS-2000 |
|
|
有效筛面直径mm |
φ340 |
φ540 |
φ730 |
φ900 |
φ1100 |
φ1400 |
φ1700 |
φ1886 |
|
|
有效筛分面积 |
0.0907 |
0.2281 |
0.4183 |
0.6359 |
0.9499 |
1.5386 |
2.2687 |
2.7922 |
|
|
筛网规格 |
100-500目 |
||||||||
|
层数 |
1-5 |
1-5 |
1-5 |
1-5 |
1-5 |
1-5 |
1-3 |
1-3 |
|
|
功率KW |
振动电机 |
0.18 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
3.7 |
|
普通电机 |
~ |
0.75 |
1.1 |
1.5 |
1.5 |
2.2 |
2.2 |
3 |
|
外形尺寸：
|
型号 |
A |
B |
C |
D |
E |
F |
H |
I |
单层高度 |
双层高度 |
三层高度 |
|
XZS/400 |
330 |
305 |
240 |
400 |
80 |
70 |
320 |
390 |
635 |
770 |
870 |
|
XZS/600 |
530 |
430 |
240 |
600 |
100 |
70 |
430 |
419 |
780 |
897 |
1013 |
|
XZS/800 |
680 |
580 |
240 |
800 |
125 |
90 |
540 |
435 |
850 |
1003 |
1152 |
|
XZS/1000 |
800 |
700 |
240 |
970 |
150 |
100 |
643 |
445 |
866 |
1015 |
1165 |
|
XZS/1200 |
985 |
855 |
400 |
1170 |
180 |
120 |
750 |
555 |
1035 |
1204 |
1373 |
|
XZS/1500 |
1190 |
1050 |
400 |
1470 |
200 |
120 |
930 |
556 |
1072 |
1249 |
1425 |
|
XZS/1800 |
1540 |
1440 |
400 |
1770 |
200 |
120 |
1025 |
680 |
1225 |
1394 |
1562 |
|
XZS/2000 |
1800 |
1720 |
400 |
1960 |
200 |
170 |
1260 |
680 |
1250 |
1420 |
1586 |
筛分应用物料:
1、效率高、设计精巧耐用，任何精类、粘液均可筛分。
2、换网容易、操作简单、清洗方便。
3、网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4、杂质粗料自动排出，可以连接作业。
5、网架设计，筛网使用时间有效，换网快，只需3-5分钟。
6、体积小，节省空间、移动方便。
7、筛网*高可以达到五层。
1.节省时间(3-5分钟筛网更换即可完成)。
2.节省人力，换网*多只用两人。
3.增加生产线的流畅性。
4.增加筛网寿命，弹跳球不直接撞击子网。
5.筛网使用面积增加。
6.本机换网简单快捷，只要依照下面所示顺序，不过五分钟即可完成换网。
化工：树脂、颜料、化妆品、涂料、中药粉。
食品行业：白糖粉、淀粉、盐、米粉、奶粉、鸡蛋粉、酱油。
食品行业：白糖粉、淀粉、盐、米粉、奶粉、鸡蛋粉、酱油。
冶金采矿行业：铝合金，铜粉，矿石合金粉，焊条粉。
制药业：各类药物
废物处理：处理油，处理水，处理染料废水，活性炭。
